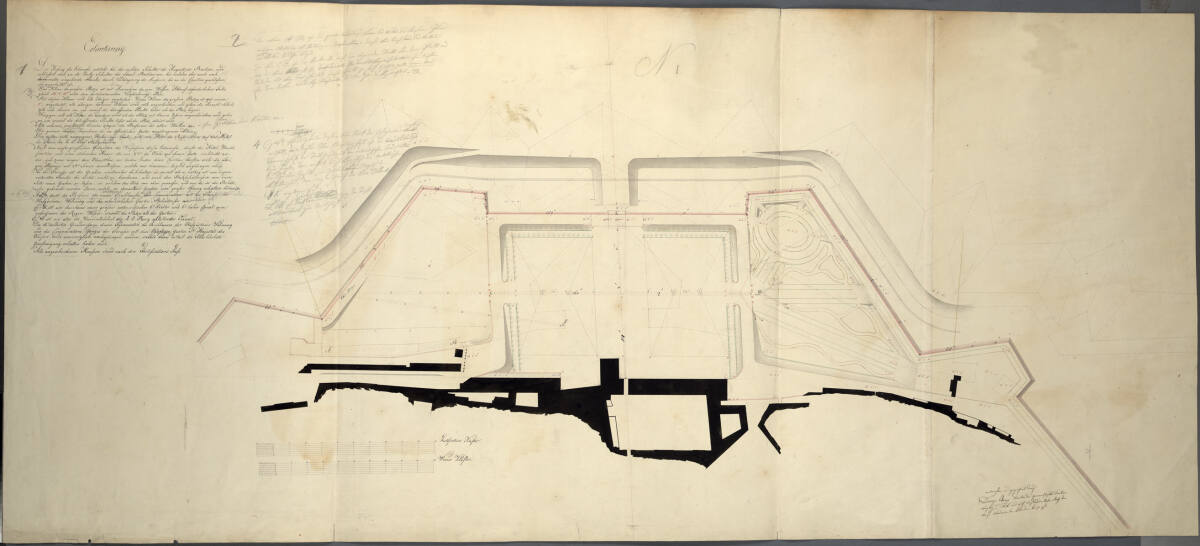

Wien I, Hofburg, Äußerer Burgplatz, Situationsplan

Künstler:in Ludwig Gabriel von Remy (Reichshofen, Elsaß 1776 - 1851 Wien)

Date1817

Object TypePlan

Object typePlan

Materials / TechniquesBleistift (Vorzeichnung); Tusche in Schwarz, Rot und Grün; grau und graurot laviert

DimensionsBlatt: 74,3 x 162,9 cm

CreditALBERTINA, Wien

Object numberAZ6127

Inscribed"Erläuterung / Der Anfang des Entwurfes entsteht bei der rechten Schulter der Augustiner Bastion, und / schliesset sich an die linke Schulter der Löwel-Bastion an, bei welcher aber auch noch / deren rechte eingehende Flanke, durch Verlängerung der Auesseren, bis an die Courtine geschlossen, / und zugeschüttet ist. / Das Niveau des grossen Platzes ist mit Ausnahme des zum Wasser-Ablauf erforderlichen Falles / gleich 50', 7'', 10''', unter dem fortificatorischen Vergleichungs-Plan. / Mit diesem Niveau sind alle übrigen verglichen. Dieses Niveau des grossen Platzes ist mit einem / 0' angedeutet, alle übrigen höheren Niveau sind roth angeschrieben, und geben die Anzahl Schuh, / Zolle und Lienien an, um wieviel die betreffenden Punkte tiefer als der Platz situirt sind. / Alle schwarz punktirten Linien zeugen die Periferien der alten Werken (durchgestrichen: "an"; mit Graphit von anderer Hand unleserlich ergänzt). / Die grünen Linien, bezeichnen die im öffentlichen Garten angetragenen Alleen. / Die mittlere roth ausgezogene Halbirungs-Linie, geht vom Mittel des Riesen-Thors auf das Mittel / des Thors des k. k. Hof Stallgebäudes. (Diese Zeile mit Graphit durchgestrichen) / Nach dem unfergreiflichen Gutachten des Verfassers dieses Entwurfes, durfte die Mittel, Haupt, / Courtine mit einer stehenden Mauer, die nur 1/9tel der Höhe zur Scarp hätte, verkleidet wer= / den, und zwar wegen dem Hauptthor; an beiden Enden dieser Courtine dürften sich die übri= / gen Mauern mit 1/4tel Scarp umschliessen, welche aus öconomie liegend angetragen sind. / Vor der Terrasse ist der Graben einstweilen beibehalten in soweit als es nöthig ist um dessen / untersten Fenstern die Lichte nicht zu benehmen, und auch den Holzbehältnissen von dieser / Seite einen Graben zu lassen, in welchen das Holz von oben geworfen, und von da in die Behält= / nisse gebracht werden kann, welche in demselben Graben eine grosse Öffnung erhalten können. / A et B deutet die Periferie des neuen Treibhauses, der Comunication mit der Terasse, der / Hofgärtners=Wohnung und der erforderlichen Garten=Behältnisse an. / C=D ist ein durchaus neuer grosser unter irdischer 6' breiter und 6' hoher Canal zum / aufnehmen der Regen=Wasser, sowohl des Platzes als der Gärten- / E-F ist ein alter die Unreinlichkeit der K. K. Burg ableitender Kanal. / Die detaillirten Grundrisse zu denen Fudamenten des Treibhauses, der Hofgärtners Wohnung / und des Comunications=Ganges der Terasse mit dem künftigen Garten Sr. Majestät / des Kaisers, wird unverzüglich nachgetragen werden, sobald dieses détail die Allerhöchste / Genehmigung erhalten haben wird. / Alle angeschriebenen Maassen sind nach dem Fortifications Fuss." (Daneben von anderer Hand Ergänzungen in Blei)

Signed"entworfen und gezeichnet durch / Ludwig v. Remy Director der General Hofbau Directions / Kanzley, k:k: und auch ausserordentlicher Rath der / kais: academie der bildenden Künste"

WatermarkJames Whatman Turkey Mill Kent 1809
